Ключевые особенности мультироторного полетного контроллера ZAi‑FCX9

Обеспечивает бескомпромиссную надежность с тяжелыми мультироторами

Принимает входное высоковольтное питание постоянного тока 20–130 В

Бортовой ИБП обеспечивает 30 минут непрерывной аварийной работы

Передовые алгоритмы управления обеспечивают стабильную, устойчивую к магнитным помехам навигацию.

Умная избыточность полета мгновенно компенсирует внезапные отказы одного двигателя

Безопасные тяжелые грузовые летные операции_copy20260710140354





Выбор ZAi-FC9 означает оснащение вашего парка тяжелых грузовых беспилотников непревзойденной эксплуатационной устойчивостью. Благодаря интеграции прямой шины питания 20–130 В, автономного буферного источника бесперебойного питания на 30 минут и навигации, устойчивой к магнитным помехам, он активно нейтрализует критические риски отказов. Это окончательный выбор автопилота для предприятий, требующих бескомпромиссной безопасности и предсказуемой производительности транспортировки.

Безопасные операции тяжелых грузовых полетов

Выбор ZAi-FCX9 означает оснащение вашего парка тяжелых грузовых аппаратов непревзойденной операционной устойчивостью. Благодаря интеграции прямой шины питания 20–130 В, автономного буфера ИБП на 30 минут и навигации, устойчивой к магнитным помехам, он активно нейтрализует риски критических сбоев. Это окончательный выбор автопилота для предприятий, требующих бескомпромиссной безопасности и предсказуемой транспортной производительности.

Ключевые преимущества контроллера полета для тяжелых мультироторов ZAi-FCX9

Прямая интеграция с высоковольтной шиной

Устраняет необходимость в ненадёжных внешних регуляторах, понижая входное напряжение основной батареи 20–130 В внутри устройства для безопасного питания как логики, так и периферийных устройств.

30-минутный буфер логического отключения

Встроенный промышленный ИБП поддерживает работу телеметрии, датчиков и вычислительных устройств в течение получаса в случае отключения основной полетной батареи.

Магнитно-устойчивая непрерывность миссии

Продвинутые контуры ADRC и алгоритмы антираскачивания сохраняют точные траектории полета и возможности автономного возврата при серьезных сбоях компаса или антенны.

Активное одноосевое перебалансирование двигателя

Интеллектуальные алгоритмы перераспределения тяги мгновенно компенсируют потерю двигателя, заставляя квадрокоптеры совершать аварийную посадку и обеспечивая безопасное возвращение гексакоптеров.

Программируемая высокотоковая изоляция шины

Оснащен 16 портами PWM и 3 портами CAN, поддерживаемыми программно-регулируемыми шинами питания 3-12 В, обеспечивающими до 5 А на линию.

Спецификация полетного контроллера ZAi-FCX9 для тяжелых мультикоптеров

1. Параметры позиционирования и ИДУ
Параметр	Технические характеристики	Примечания
Название модели	ZAi-FCX9	Заменил обозначение оригинальной серии X9
Метод позиционирования	Высокоточное позиционирование GNSS	С функцией определения направления
Точность позиционирования	RTK: 0,01 - 0,02 м \| Без RTK: 0,3 - 0,4 м	Поддержка двухантенного режима
Бортовые датчики ИДУ	BMI088 + ICM40609	Высокопроизводительные ИДУ промышленного класса
Компас и барометр	QMC5883L (компас), SPL06 (барометр)	Встроенное измерение курса и высоты

2. Электрические и силовые характеристики
Параметр	Технические характеристики	Особенности
Диапазон питающего напряжения	20 – 130 В	Поддержка прямого высоковольтного питания
Обнаружение напряжения	2 канала	Мониторинг резервирования двух источников питания
Обнаружение тока	1 канал	Отслеживание состояния нагрузки в реальном времени
Встроенное хранилище (SD-карта)	32GB	Журналы большой емкости для записи полетных данных
Встроенный ИБП	Встроенный, работает до 30 минут после отключения основного питания	Обеспечивает безопасную работу системы и аварийную посадку
Защита портов	Защита от перенапряжения и перегрузки по току на всех портах	Снижение риска аппаратных сбоев

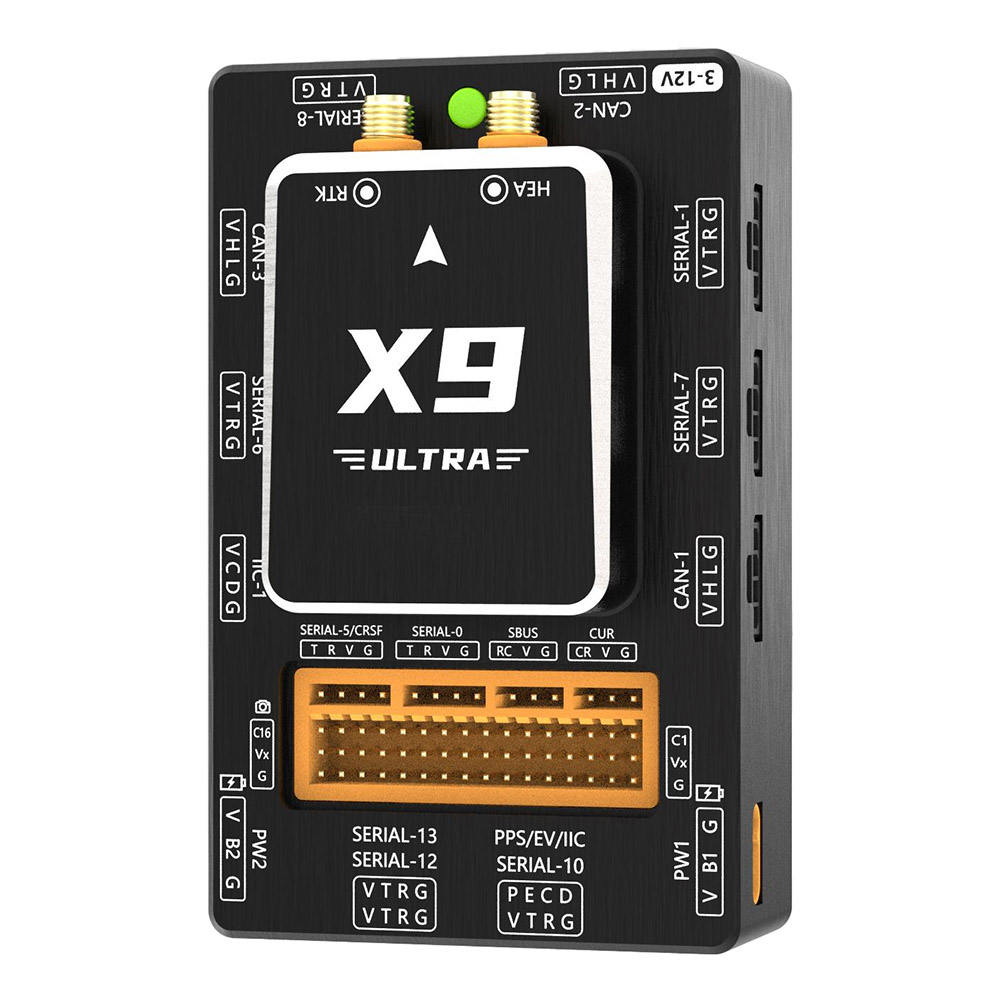

3. Интерфейсы и периферийные порты
Тип порта	Доступные каналы	Технические характеристики
Порты ШИМ	16 каналов	Регулируемое напряжение питания 3–12 В, выходной ток 5 А
Последовательные порты UART	10 каналов	Мультипротокольная высокоскоростная телеметрия и подключение приемопередатчиков
Порты шины CAN	3 канала	1 канал с регулируемым питанием 3–12 В, выходной ток 5 А
Порты IIC (I2C)	2 канала	Выделенная шина для внешних датчиков расширения

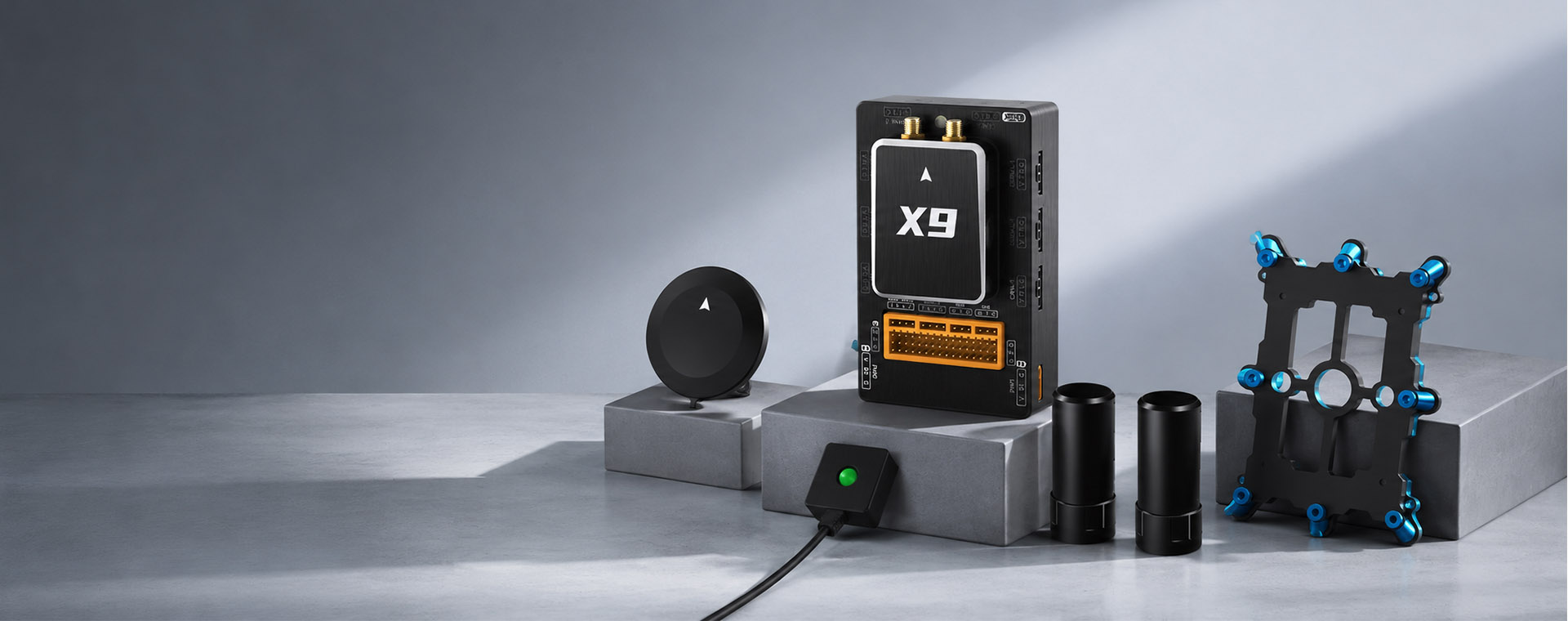

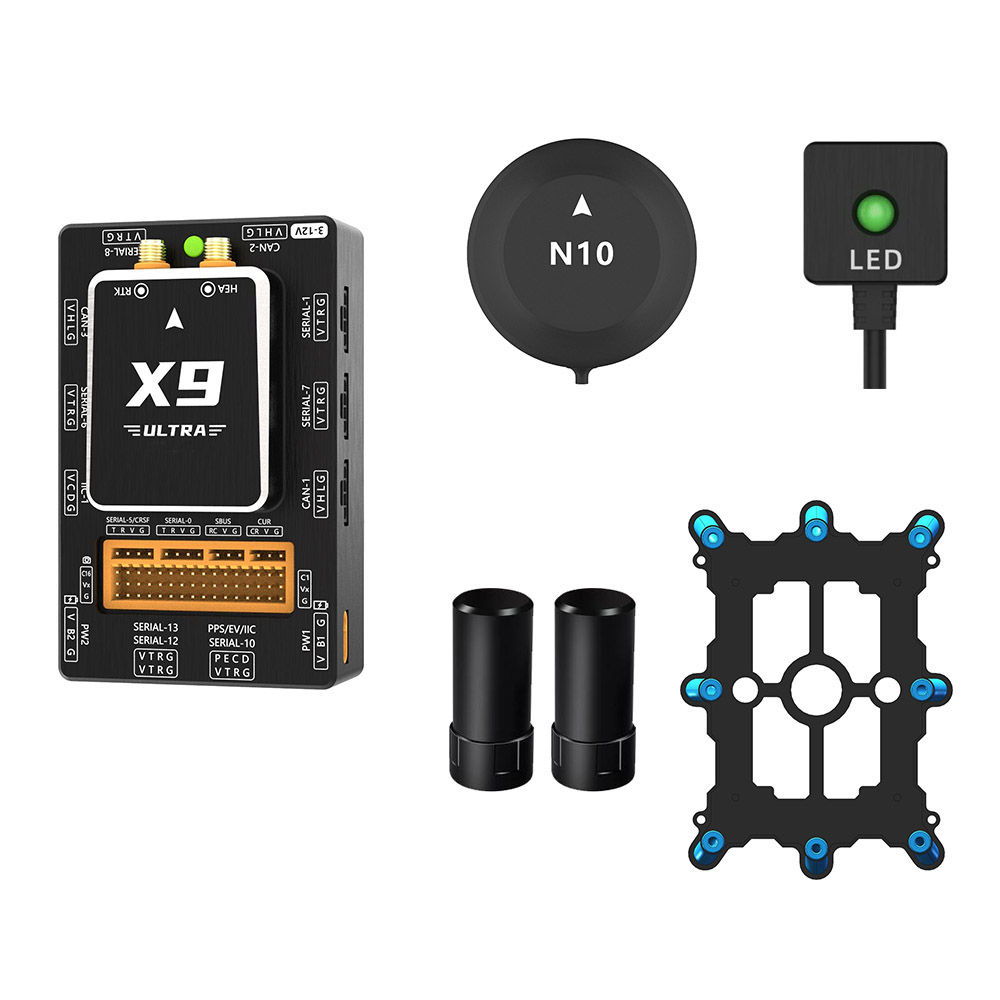

4. Механические и экологические данные
Название компонента	Размеры (габариты)	Вес

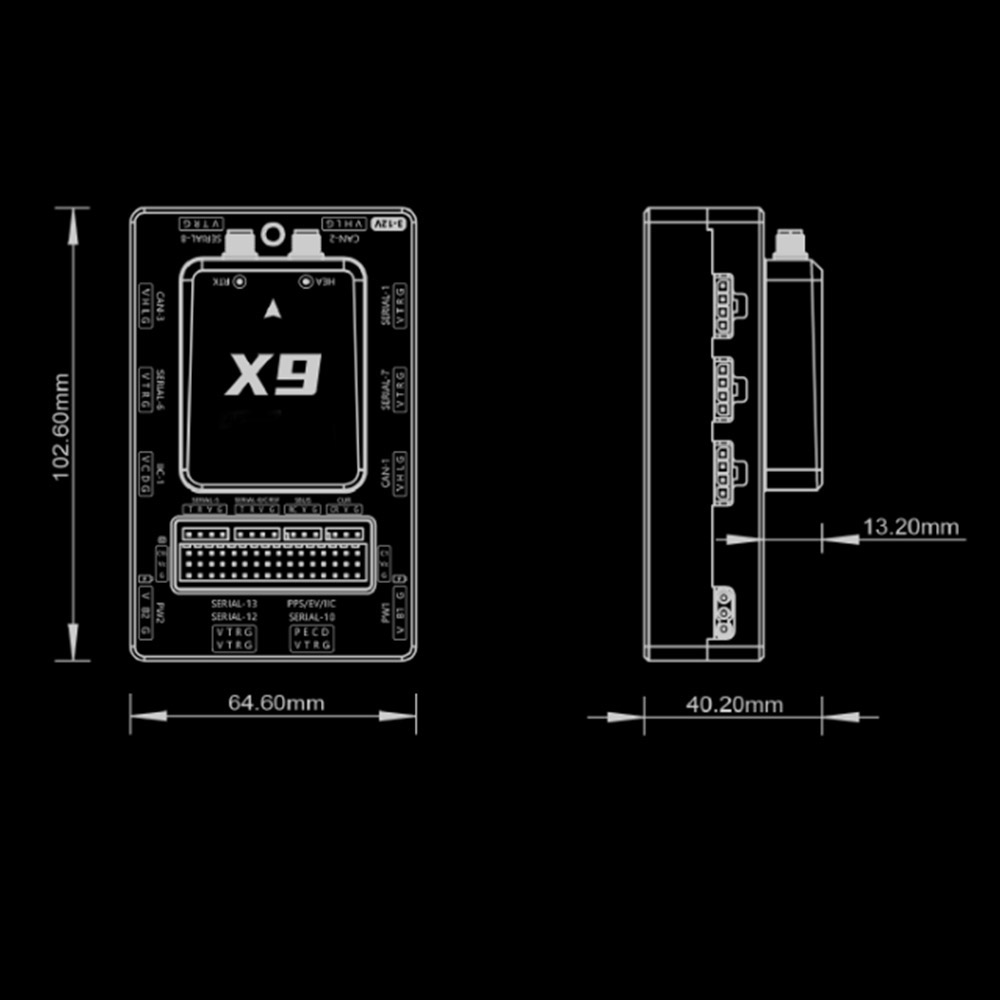

Основной блок контроллера	102 × 65 × (27+13) мм	230 г
Светодиодный модуль	20 × 20 × 10 мм	32 g
Модуль GNSS	φ62 × 16 мм	50 g
Модуль RTK	φ25 × 57 мм	16 g
Демпфирующая пластина	134 × 96 × 10 мм	38 g
Рабочая температура	-40°C ~ +85°C	Промышленный диапазон допуска
Класс защиты / Корпус	-40°C ~ +85°C	Корпус из авиационного алюминиевого сплава

Техническая консультация и требования к проекту

Поделитесь техническими требованиями вашей миссии — такими как грузоподъемность, требования к продолжительности полета или экологические ограничения. Наша инженерная группа проверит ваши данные и предложит оптимизированную конфигурацию БПЛА, адаптированную под ваш промышленный процесс.
